MARUHA MOTORS

カーボン・タイミングカバー

カーボンカムカバー・デザイン変更

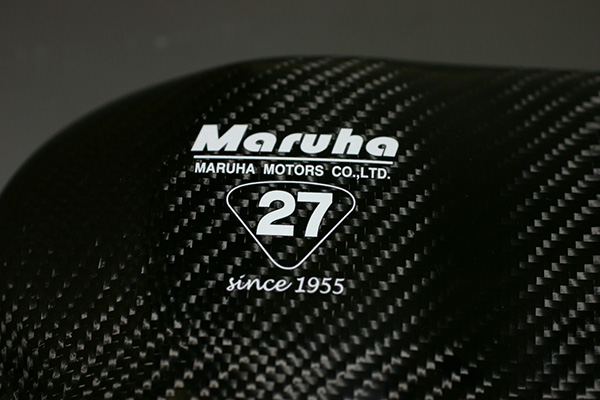

マルハオリジナル・カーボンカムカバーにロゴが入りました。
ステッカー貼りではなく、コーティング層にロゴがあしらわれた手法なので剥がれるようなことはありません。

プライドをかけた“27”を強調するデザインロゴです。

カムカバー(新品パーツベース)&タイミングカバーセット


カムカバー&タイミングカバーセット
NA6用 新品パーツベース
Cam cover and Timing cover setNew stock base for NA6
mar06091210 For NA6CE
¥90,072(¥83,400)
  • シリンダーヘッド カバー
    35,400x1
  • カーボンタイミングカバー タイミングベルトケース
    20,000x1
  • 工賃・ヘッドカバーカット
    15,000x1
  • 工賃・ヘッドカバーペイント
    15,000x1
カムカバー&タイミングカバーセット
NA8用 新品パーツベース
Cam cover and Timing cover setNew stock base for NA8
mar06091211 For NA8C
¥86,616(¥80,200)
  • シリンダーヘッド カバー
    32,200x1
  • カーボンタイミングカバー タイミングベルトケース
    20,000x1
  • 工賃・ヘッドカバーカット
    15,000x1
  • 工賃・ヘッドカバーペイント
    15,000x1

カムカバー(中古パーツベース)&タイミングカバーセット


(中古ベースは純正品カムカバー下取りが条件です。詳細はお問い合わせください。)
カムカバー&タイミングカバーセット
NA6用 中古パーツベース 下取り条件
Cam cover and Timing cover setFor NA6 with used parts base
mar06091212 For NA6CE
¥59,400(¥55,000)
  • 工賃・ヘッドカバー洗浄/ブラスト処理/ペイント
    22,000x1
  • カーボンタイミングカバー タイミングベルトケース
    20,000x1
  • 工賃・ヘッドカバーカット
    15,000x1
カムカバー&タイミングカバーセット
NA8用 中古パーツベース 下取り条件
Cam cover and Timing cover setFor NA8 with used parts base
mar06091213 For NA8C
¥59,400(¥55,000)
  • 工賃・ヘッドカバー洗浄/ブラスト処理/ペイント
    22,000x1
  • カーボンタイミングカバー タイミングベルトケース
    20,000x1
  • 工賃・ヘッドカバーカット
    15,000x1

カムカバー(カット&ペイント)新品パーツベース


カムカバー(カット&ペイント)
NA6用 新品パーツベース
Cam cover(cutting and paint)New stock base for NA6
mar06091201 For NA6CE
¥70,632(¥65,400)
  • シリンダーヘッド カバー
    35,400x1
  • 工賃・ヘッドカバーカット
    15,000x1
  • 工賃・ヘッドカバーペイント
    15,000x1
カムカバー(カット&ペイント)
NA8用 新品パーツベース
Cam cover(cutting and paint)New stock base for NA8
mar06091202 For NA8C
¥67,176(¥62,200)
  • シリンダーヘッド カバー
    32,200x1
  • 工賃・ヘッドカバーカット
    15,000x1
  • 工賃・ヘッドカバーペイント
    15,000x1

カムカバー(カット&ペイント)中古パーツベース


(中古ベースは純正品カムカバー下取りが条件です。詳細はお問い合わせください。)
カムカバー(カット&ペイント)
NA6用 中古パーツベース 下取り条件
Cam cover(cutting and paint) brand-new part baseFor NA6 with used parts base
mar06091203 For NA6CE
¥39,960(¥37,000)
  • 工賃・ヘッドカバー洗浄/ブラスト処理/ペイント
    22,000x1
  • 工賃・ヘッドカバーカット
    15,000x1
カムカバー(カット&ペイント)
NA8用 中古パーツベース 下取り条件
Cam cover(cutting and paint)For NA8 with used parts base
mar06091204 For NA8C
¥39,960(¥37,000)
  • 工賃・ヘッドカバー洗浄/ブラスト処理/ペイント
    22,000x1
  • 工賃・ヘッドカバーカット
    15,000x1

カムカバー(ペイントのみ)新品パーツベース

カムカバー(ペイントのみ)
NA6用 新品パーツベース
Cam cover (paint only)New stock base for NA6
mar06091205 For NA6CE
¥54,432(¥50,400)
  • シリンダーヘッド カバー
    35,400x1
  • 工賃・ヘッドカバーペイント
    15,000x1
カムカバー(ペイントのみ)
NA8用 新品パーツベース
Cam cover (paint only)New stock base for NA8
mar06091206 For NA8C
¥50,976(¥47,200)
  • シリンダーヘッド カバー
    32,200x1
  • 工賃・ヘッドカバーペイント
    15,000x1

カムカバー(ペイントのみ)中古パーツベース

(中古ベースは純正品カムカバー下取りが条件です。詳細はお問い合わせください。)
カムカバー(ペイントのみ)
NA6用 中古パーツベース 下取り条件
Cam cover (paint only)For NA6 with used parts base
mar06091207 For NA6CE
¥23,760(¥22,000)
  • 工賃・ヘッドカバー洗浄/ブラスト処理/ペイント
    22,000x1
カムカバー(ペイントのみ)
NA8用 中古パーツベース 下取り条件
Cam cover (paint only)For NA8 with used parts base
mar06091208 For NA8C
¥23,760(¥22,000)
  • 工賃・ヘッドカバー洗浄/ブラスト処理/ペイント
    22,000x1


タイミングカバー

カーボンタイミングカバー タイミングベルトケース
Carbon Timing CoverTiming belt Case
code:mar06091200 For NA NB全車
¥21,600(¥20,000)

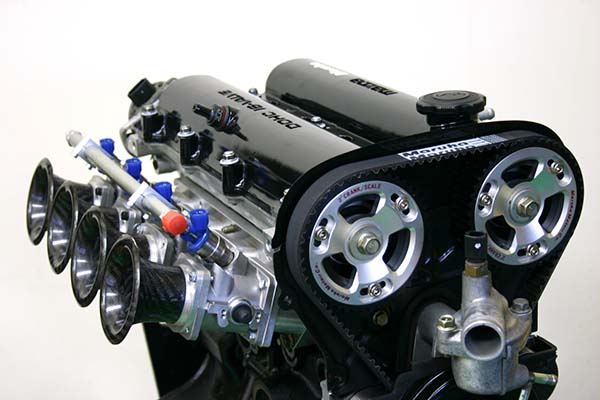

NA6CEとNA8Cのカムカバーの先端をカットして、カムプーリーを丸見せする方法があります。
かつてのコスワースを彷彿させるむき出しのカムプーリーは何とも言えぬレーシーさを醸し出すに十分です。
ケーターハムスーパーセブンに収まるコスワースBDR、お値段800万円なんて時代がありました。

エンジン始動と共にカムプーリーがジャラジャラと回りだす様は、メカ好きにはたまりません。

また、カムプーリーがむき出しであれば、可変式プーリー装着の場合、容易にバルブタイミングを変更することができます。
(純正カムカバーの場合は、プーリーの調整をする際にカバー全体を取り外さなくてはならない。とても手間が掛かる。)

カムプーリーを簡単に触れるということは、こういったメンテナンスからの意味もあるのです。

ただし、"むき出しのまま"と言うのはあまり良いことでもないのです。
タイミングベルトを介して、クランクシャフトの回転をカムシャフトに伝達しています。いわばエンジンの中枢的な部分でもあり、タイミングベルトやカムプーリーに支障が出ると大きなトラブルの原因にもなりかねません。

だから、メーカーではタイミングベルト部はしっかりとカバーしているのです。

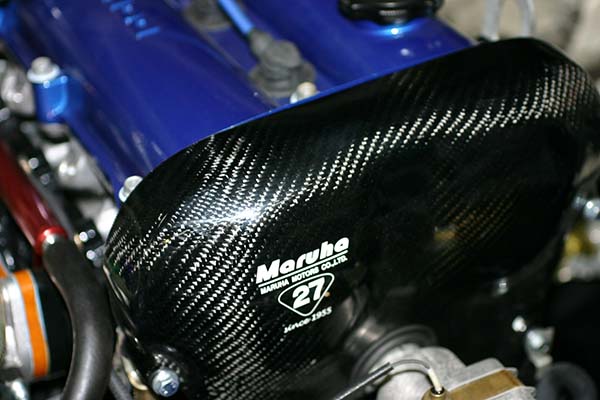

マルハのタイミングカバーは、先端をカットした後に、簡単に且つレーシーにタイミングベルトをカバーします。
カバーの取り付けは、純正タイミングカバー(樹脂製)用のボルト穴を利用するので、加工の手間は一切ありません。
簡単に取り付け/取り外しができます。

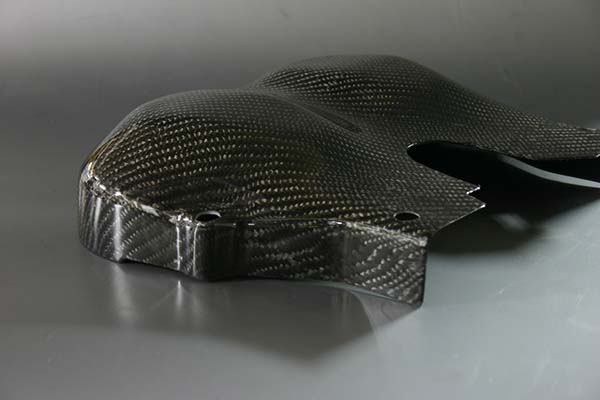

素材は、リアルカーボン素材を使った本格仕様(注:ドライカーボンではありません)。

(画像の赤丸部の純正ボルト穴を利用する。取りつけは簡単!)
見た目の美しさも大事ですが、さらに大事な部分は形状。
タイミングベルトやカムプーリーは激しく回転してます。
これら回転物をしっかりと保護しながら、それらとのクリアランスを確実に取らなければなりません。
そこで、コストを度外視し、カバー作成のために外側用と内側用の2つの型を作り、精度の高いカバーとしました。

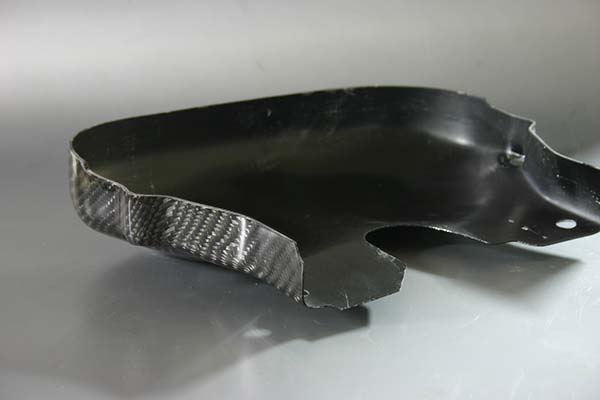

見た目以上に、内側のデザインもスッキリと洗練されており、内部回転物とのクリアランスを確保しています。

さらに、取り付けの際のボルトにも注目。

カーボンカバーはボルトで固定されますが、ボルトのストレスがカバーに掛かっては、破損の原因になりかねません。
破片がタイミングベルトに挟み込むようなことは避けなくてはなりません。

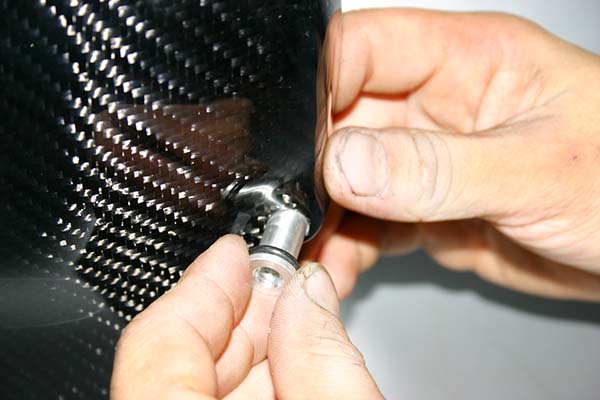

そこで、アルミのカラーを専用にデザインしました。
アルミカラーが受け側のプレートに対し接面するのでボルトのストレスはこのカラーに発生し、カバーにはストレスが掛かりません。
つまり、カバーはこれらカラーを介してフローティングしているのです。
僅かにフローティングさせると、いわばガタになります。
このスラスト方向へのガタはOリングを使って優しく押さえ込む様にします。
Oリングのラバーがクッションの役目をしているのです。

洗練されたカバーのデザイン、アルミカラーを使ったカバーストレスの回避、Oリングを使ってカバーフロートの安定、そして簡単な取り付け、レーシーなデザイン。

これがマルハの考えたタイミングカバーなのです。

カムカバー先端のカット

赤く塗ったカムカバーと無塗装のカバー先端部。
この2つは元々一体ものです。注目して欲しい箇所は、壁。
先端側と本体側の仕切りの壁も元々同じ仕切り壁なのです。
2mmにも満たない壁から0.1mm程度の厚みを残してカットしたものが画像の先端部分なのです。

(画像白丸部は元々同じ壁同士、僅かに壁を残しながら、先端を正確にカットする。)

ワイヤーカットと言う技術でこの様なカット加工を行います。
マルハでは、ロードスターのカムカバー専用のジグを作っております。
これにセットをして専用の水槽に浸け、そこを髪の毛程度のワイヤーに電流を通して、カットするのです。
見事なまでに、正確にカットされたものが画像の様子となるわけです。
このような手間を掛けて正確にカットをするのでタイミングベルトカバーが装着できるのです。
言い換えれば、このタイミングカバーを取り付けるためには、先ず正確にカムカバーをカットする必要があるのです。

通常は、手作業でカットしたりします。
カット面は凸凹になって、それをヤスリやペーパーで一生懸命平らに修正します。
後は色を塗ってデコレーション。
しかし、やっぱりデコボコしています。それではカバーを作っても隙間が出たり、干渉したりで困る訳です。
そこで、マルハの高度なカット加工が登場となるのです。

カムカバーの焼付け塗装


カットした後に、徹底的に汚れと油分をスチームで除去し、さらにサンドブラストを掛けます。
ブラスト処理が行われた後に、もう一度スチーム洗浄。
それから、塗装の下地処理が行われ、焼付け塗装が数回施されます。
ブラストも含め、下地の処理をしっかりと行うことで、塗装の密着がよくなるのです。
中間工程でロゴが入れられ、このロゴも焼付けされます。
仕上がりは、光沢があり、塗装面が硬く、熱にも強いものになります。
エンジンルームには適してる仕上がりです。

カムカバー専用ワッシャー


カムカバー専用ワッシャー 11個セット
Cam cover exclusive washer11pcs set
code:mar06012400 For 全車
¥3,564(¥3,300)

折角丁寧に仕上げたカムカバーの塗装をボルトの面圧で簡単に傷めてしまいます。
専用の化粧ワッシャーを使って極力保護することを推奨いたします。
