MARUHA MOTORS

ウォッシャータンク移設キット NA NB用

ウォッシャータンク移設キットNA/NB専用
WasherTank Remote Kitfro NA NB
code:mar17051900 For NA NB
¥8,640(¥8,000)

ヒーターホース付近をスッキリさせたい。
スペースを必要とするエアクリーナーシステムを取り付けたい。

理由は様々ですが、純正ウォッシャータンクを移設されたい方にMARUHA流でキットを設定いたしました。

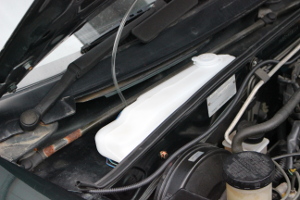

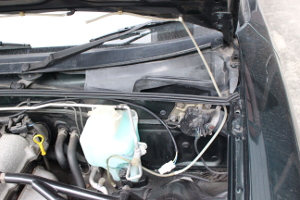

移設先はバルクヘッド上部のワイパーリンケージ稼働スペース。
都合の良いスペースではありますが、スマートに設置するには少し工夫が必要です。

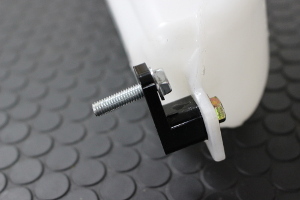

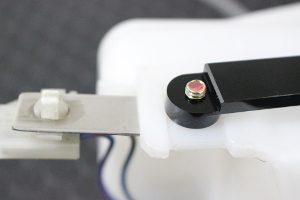

先ず、固定用の2個のステイ。

曲げ板を使わずに、2個共にアルミ削り出しとしました。
これは、タンク側樹脂部の形状、及び車両側バルクヘッドの形状に適合させる為です。
タンク樹脂のリブ内に収めるために、あるいはバルクヘッド部プレス形状による凹凸に干渉しないようにするには専用形状が望ましいからです。
これを曲げ板とナットの複合材では達成が難しいので、アルミ削り出しでの対応といたしました。

雨や洗車時の水に対しての防錆効果も期待ができます。


配線は延長する必要があります。

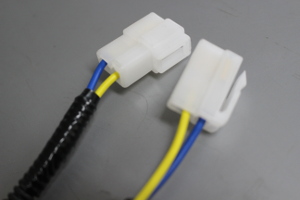

キットには、配線・コネクタ(オス/メス)・端子・保護用のコルゲートチューブが含まれています。

画像はすでに組みあがった状態ですが、販売時はそれぞれバラになっていますので、端子工具が必要です。

配線の引き回しは、ブレーキマスター辺りからエンジンルーム内を通るルートを推奨していますが、ワイパーリンケージを安全に回避することを前提にバルクヘッド部を通るルートも良いと思います。

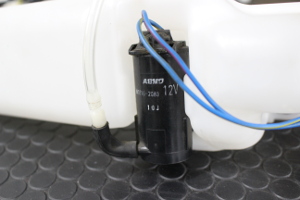

モーターは、純正オリジナルを再使用します。

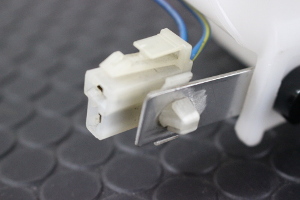

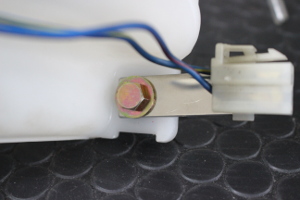

ここでまずコネクタの固定が必要ですが、キットにはステンレス製のプレートが含まれており、このプレートの楕円穴を使ってコネクタを固定します。

これは、配線が遊んでワイパーリンケージと接触することを回避するための安全対策です。

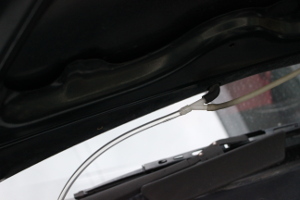

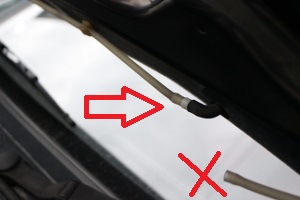

ウォッシャーラインは、タンクからそのまま上昇する最短ラインを推奨いたします。 ウォッシャーノズル下部のジョイントを左右で入れ替えることで、容易にライン変更ができます。

また経年劣化で傷んだノズル、樹脂ジョイントなども個別に販売していますので、以下を参考にしてください。

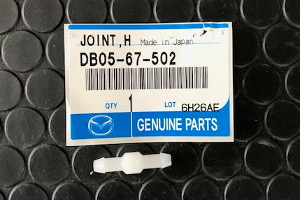

ホース ジョイント
Hose joint
code:DB05-67-502
¥454(¥420)

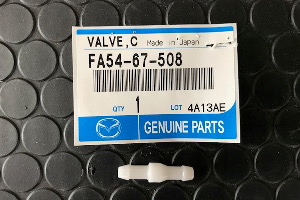

チェックバルブウォッシャー
Check valveWasher
code:FA54-67-508 For 全車
¥410(¥380)

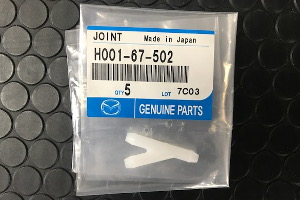

ホースジョイント三ツ又
Hose joint
code:H001-67-502 For 全車
¥432(¥400)

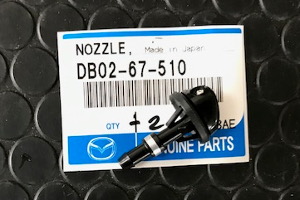

F.ウインド ウオッシャー ノズル
F. windshield washer nozzle
code:DB02-67-510
¥1,566(¥1,450)

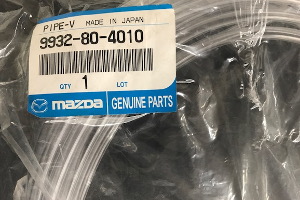

ビニールパイプ
Vinyl pipe
code:9932-80-4010
¥1,231(¥1,140)

是非、ご検討ください
